合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 聚氧乙烯鏈長(zhǎng)度調(diào)控非離子Gemini表面活性劑的表面張力、接觸角（三）
> 海洋環(huán)境表面活性物質(zhì)來源及對(duì)海洋飛沫氣溶膠數(shù)濃度、粒徑分布、理化性質(zhì)的影響（一）
> 基于朗繆爾張力儀研究抗菌肽與磷脂單層的相互作用
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測(cè)定（二）
> 氣田采出水礦化度、無機(jī)鹽濃度和泡排劑含量對(duì)界面張力的影響
> 油藏條件下CO_2乳液穩(wěn)定性實(shí)驗(yàn)
> 篩選常用、經(jīng)濟(jì)且可抑制低階煤煤塵的表面活性劑（二）
> ?24℃、25℃、26℃時(shí)水的表面張力是多少？20攝氏度1Mpa時(shí)水的表面張力
> ?表面張力和接觸角的關(guān)系（Young方程表達(dá)式）
> 張力儀更適合用于測(cè)試含表面活性劑的油水界面？
推薦新聞Info
-
> 無機(jī)鹽濃度對(duì)HPAM不同復(fù)配體系降低界面張力能力的影響（二）
> 無機(jī)鹽濃度對(duì)HPAM不同復(fù)配體系降低界面張力能力的影響（一）
> 烷基二甲苯磺酸鹽表面活性劑界面張力、界面性能測(cè)定
> 不同溫度對(duì)氫氟醚HFE7000、HFE7200表面張力和黏度影響（二）
> 不同溫度對(duì)氫氟醚HFE7000、HFE7200表面張力和黏度影響（一）
> R1336mzz(Z))純質(zhì)與POE潤(rùn)滑油組成的混合物的表面張力測(cè)定
> Sb合金元素對(duì)鋅液與X80鋼表面張力、潤(rùn)濕性及界面反應(yīng)的影響——結(jié)果與分析
> Sb合金元素對(duì)鋅液與X80鋼表面張力、潤(rùn)濕性及界面反應(yīng)的影響——實(shí)驗(yàn)
> 液氫、液氧等低溫推進(jìn)劑表面張力與內(nèi)角自流現(xiàn)象的關(guān)系
> 高沸點(diǎn)表面活性劑對(duì)納米LiBr溶液表面張力沸騰溫度的影響（下）
5種聚萜烯馬來酸酐聚乙二醇酯高分子表面活性劑表面張力、乳化性能等研究（二）
來源：林產(chǎn)化學(xué)與工業(yè) 瀏覽 656 次 發(fā)布時(shí)間:2024-11-25
2結(jié)果與討論
2.1產(chǎn)品合成及表征
圖2原料及產(chǎn)物的紅外譜圖
工業(yè)雙戊烯中除了百分之十左右的α-松油烯具有共軛雙鍵能直接與馬來酸酐發(fā)生D-A加成反應(yīng)外，γ-松油烯、雙戊烯等均需在催化劑作用下發(fā)生異構(gòu)化，轉(zhuǎn)化為以α-松油烯為主的含有共軛雙鍵的單環(huán)單萜才能與馬來酸酐發(fā)生反應(yīng)生成萜烯馬來酸酐加合物，萜烯馬來酸酐加合物再分別與聚乙二醇(400,600,1 000,2 000,4 000)進(jìn)行反應(yīng)得到對(duì)應(yīng)的目標(biāo)產(chǎn)物，分別為聚萜烯馬來酸酐聚乙二醇400酯(Ⅰ)，聚萜烯馬來酸酐聚乙二醇600酯(Ⅱ)，聚萜烯馬來酸酐聚乙二醇1000酯(Ⅲ)，聚萜烯馬來酸酐聚乙二醇2000酯(Ⅳ)和聚萜烯馬來酸酐聚乙二醇4000酯(Ⅴ)。
2.1.2相對(duì)分子質(zhì)量和聚合度(DP)根據(jù)GPC測(cè)試得到的相對(duì)分子質(zhì)量、聚合度(DP)結(jié)果如表1所示。

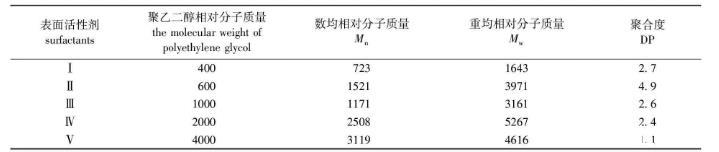

表1 5種表面活性劑的相對(duì)分子質(zhì)量及聚合度(DP)
由表1可知，5種高分子表面活性劑的重均相對(duì)分子質(zhì)量在1 643～5 267之間，萜烯馬來酸酐與聚乙二醇2 000反應(yīng)得到的表面活性劑重均相對(duì)分子質(zhì)量最大，表面活性劑的聚合度隨著聚乙二醇相對(duì)分子質(zhì)量的增大呈先增大后減小的趨勢(shì)，化合物Ⅱ聚合度最大，為4.9。
2.2表面活性性能

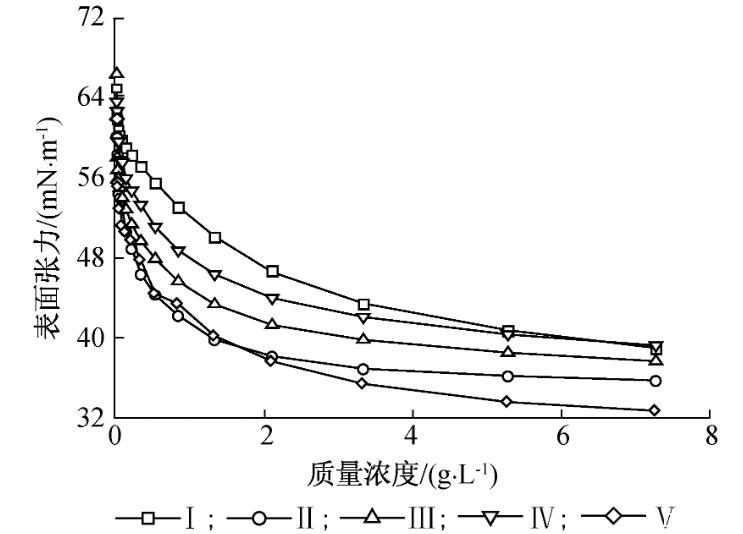

圖3 5種表面活性劑的γCMC-C曲線
2.2.1 CMC及γCMC將5種聚萜烯馬來酸酐聚乙二醇酯高分子表面活性劑配成一定濃度的水溶液，通過Wilhelmy板測(cè)試法，利用Sigma 701表面張力儀測(cè)定，作出γCMC-濃度(C)曲線，如圖3所示。
由圖3可見，25℃時(shí)表面活性劑的表面張力隨著溶液質(zhì)量濃度的增大而減小。當(dāng)濃度達(dá)到一定值時(shí)，溶液表面張力降到最低值，此時(shí)再增加質(zhì)量濃度，溶液表面張力幾乎不變。表面活性劑的CMC值和γCMC具體見表2。由表2可知，5種表面活性劑Ⅰ、Ⅱ、Ⅲ、Ⅳ和Ⅴ的CMC值分別為6.5、2.1、2.7、3.3和5.5 g/L，對(duì)應(yīng)的γCMC分別為42.0、38.2、39.8、42.1和33.7 mN/m。CMC和γCMC隨著聚乙二醇相對(duì)分子質(zhì)量的增大呈現(xiàn)先減小后增大的趨勢(shì)，化合物Ⅱ的CMC值和γCMC最佳。
2.2.2 EP、FP和HLB值5種表面活性劑的乳化性能、泡沫性能及親水親油平衡值如表2所示。

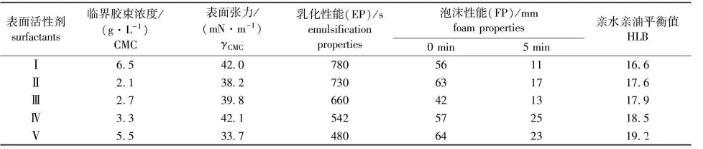

表2 5種表面活性劑的表面活性
表面活性劑可以顯著降低水/油界面張力，同時(shí)在界面吸附形成界面膜，界面膜強(qiáng)度越大，乳狀液越穩(wěn)定，分水時(shí)間越長(zhǎng)，乳化能力越強(qiáng)。由表2可知，5種表面活性劑隨著聚乙二醇相對(duì)分子質(zhì)量的增大，乳化性能降低，表面活性劑Ⅰ乳化性能最好，達(dá)到780 s。
泡沫是由于空氣和其他氣體從液面下通入，液體發(fā)生膨脹，并以液膜將氣泡包圍而成的，表面活性劑Ⅴ的起泡性較好，起泡高度達(dá)到64 mm，5 min后對(duì)應(yīng)的泡沫高度為23 mm。
HLB值是表面活性劑親水-親油平衡的定量反映。HLB值越大，親水性越強(qiáng)，HLB值越小，親油性越強(qiáng)。5種表面活性劑的HLB值均大于16，具有較好的親水性；隨著聚乙二醇相對(duì)分子質(zhì)量的增大，HLB值呈增大的趨勢(shì)，可用作O/W型乳化劑、洗滌劑、增溶劑等。
3結(jié)論
3.1以工業(yè)雙戊烯為原料，先合成萜烯馬來酐加合物，再分別與不同相對(duì)分子質(zhì)量的聚乙二醇(400，600，1 000，2 000，4 000)反應(yīng)，合成了5種聚萜烯馬來酸酐聚乙二醇酯高分子表面活性劑(Ⅰ～Ⅴ)，并用紅外光譜儀和凝膠色譜儀對(duì)結(jié)構(gòu)進(jìn)行了確證。
3.2 5種聚萜烯馬來酸酐聚乙二醇酯高分子表面活性劑(Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ)的CMC值分別為6.5、2.1、2.7、3.3和5.5 g/L，γCMC分別為42.0、38.2、39.8、42.1和33.7 mN/m。隨著聚乙二醇相對(duì)分子質(zhì)量的增大CMC和γCMC均呈現(xiàn)先減小后增大的趨勢(shì)，化合物Ⅱ表面活性最佳；隨著聚乙二醇相對(duì)分子質(zhì)量的增加，聚合度(DP)先增大后減小，化合物Ⅱ聚合度最大，為4.9。
3.3 5種表面活性劑均具有很好的乳化性能(EP)，且隨著聚乙二醇相對(duì)分子質(zhì)量的增大，EP逐漸減小，表面活性劑Ⅰ乳化性能最好，達(dá)到780 s。5種表面活性劑均具有很好的泡沫性能(FP)，表面活性劑Ⅴ的起泡性最好，起泡高度達(dá)到64 mm，5 min后對(duì)應(yīng)的泡沫高度為23 mm，5種表面活性劑的HLB值均大于16，具有較好的親水性，且隨著聚乙二醇相對(duì)分子質(zhì)量的增大，HLB值增大，親水性增強(qiáng)。
